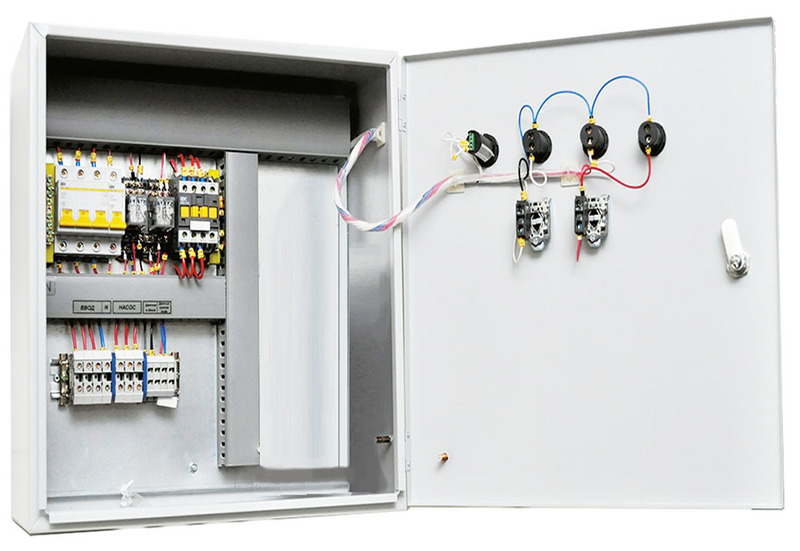

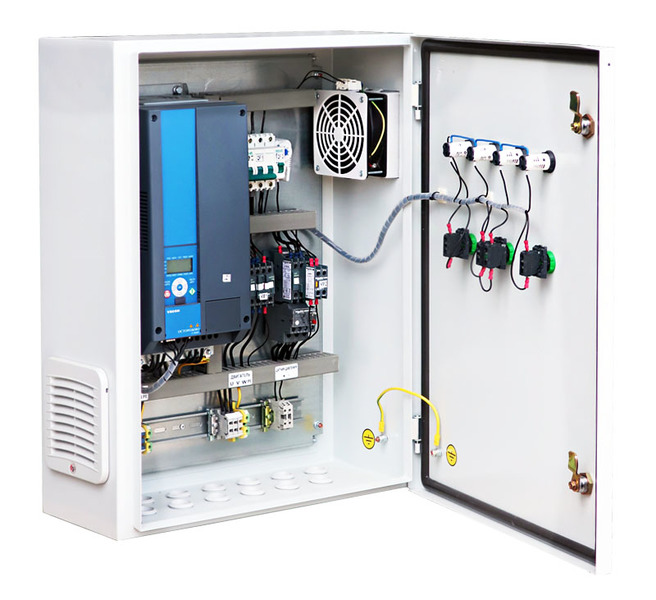

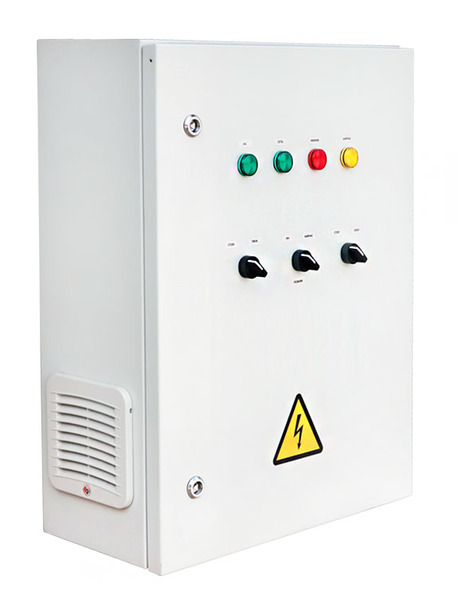

ОписаниеШкаф управления электродвигателем ШУЭ 55 кВт - это электронный модульный блок управления, включающей в себя устройства защиты, преобразователи частоты/устройства плавного пуска (в зависимости от комплектации), программируемые логические контроллеры. Предназначен для управления системой освещения, системой вентиляции, системой водоснабжения, насосами, электроприводами, группой электроприводов и технологическими процессами энергетики.
Шкаф может реализовывать схему пуска и управления системой, находиться в следующих режимах управления: «Прямой пуск» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП (ВКЛ-ВЫКЛ); «Ручной» - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП; «Отключен» - когда контактор обесточен и пуск электропривода невозможен. «Автоматический» - когда управление производится по командам с дополнительного пункта/пульта - Опционально (под заказ). «Функциональный резерв«, «мягкий пуск«, «пуск с УПП«, «пуск с ЧРП«, «программируемый пуск« - Опционально (под заказ) **Ручной пуск или остановка системы/насоса/электродвигателя осуществляется непосредственно от шкафа управления.
В каталоге представлен спектр моделей мощностью до 800 кВт и более, как на низкое напряжение: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кв, так и на высокое: 6 кВ, 10 кВ. Изготовление климатического исполнения под заказ: У1, У2, У3, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4 и УХЛ5, так же степень защиты шкафа - под заказ: IP00, IP21, IP31, IP44, IP54, климатический блок контейнер для крайнего севера (-60+50t) - по требованию Заказчика.
По отдельному требованию производим сборку на другие значения мощности, серии, степени защиты, климатическое исполнение и др.
Технические характеристики
| Входные параметры | |
| Мощность системы управления | 55 кВт |
| Количество управляемых/подключаемых электродвигателей/насосов/систем вентиляции и др. | Один (под заказ и более) |
| Тип управления/регулирования | Прямой пуск/ручное/СТАРТ-СТОП
- в комплектации ПРЯМОЙ ПУСК (под заказ: плавный пуск, с УПП, с ЧРП, с ПЧ) |
| Тип сети | Трехфазная |
| Входное напряжение |
0,4 кВ (по
требованию: 0.23 кв, 0.36 кВ, 0.38 кВ, 0.4 кВ, 0.44 кВ, 0.50 кВ, 0.52 кВ, 0.69 кВ) |
| Рабочий диапазон входного напряжения | 3ф х 200-440 (под заказ расширенный диапазон) |
| Предельный диапазон входного напряжения | 3ф х 200-440 (под заказ расширенный диапазон) |
| Частота входного напряжения | 50/60 Гц ± 2% |
| Выходные параметры | |
| Рабочий диапазон выходного напряжения |
3ф х 200-440 (под заказ расширенный диапазон)
|
| cos Ф |
0,8-0,98
|
| Диапазон системы регулирования, % | 0-100 |
| Выходная частота, Гц | 50/60 (под заказ: 0-400 (U/f)) |
| Принцип регулирования | дискретный |
| Ток для выбора кабеля | согласно схеме подбора по запросу |
| Питающий кабель | Медь |
| Плата управления | Под заказ: Россия, Италия, Дания, Финляндия, Франция, Швеция, Корея, Китай, Тайвань. |
| Допустимый диапазон изменения нагрузки | 0-100% |
| Перегрузка, % в течение 1 минуты | (под заказ: 150%) |
| Время разгона, с | Мгновенное/прямое (под заказ с УПП/ЧРП: 1-20, 1-3600с) |
| Время торможения, с | Мгновенное/прямое (под заказ с УПП/ЧРП: 1-20, 1-3600с) |
| Сервисные функции | |
| Автоматическое регулирование | Отсутствует - в комплектации ПРЯМОЙ ПУСК (под заказ с УПП/ЧРП) |
| Ручное регулирование | Да |
| Временное реле, таймер | Под заказ - в комплектации ПРЯМОЙ ПУСК (укомплектовано в УПП/ЧРП) |
| Индикация основных параметров | Да |
| Сетевые протоколы | Опционально (под заказ: BACnet MSTP, FC Protocol, N2 Metasys, FLN Apogee, Modbus RTU (RS 485) |
| Защита от перенапряжения | Да |
| Защита от превышения по току | Да |
| Векторное управление с обратной связью | Опционально (под заказ) |
| Бессенсорное векторное управление | Опционально (под заказ) |
| Выносной/внешний пульт управления | Опционально (под заказ) |
| ЭМС фильтр | Опционально (под заказ) |
| Конструктивное исполнение | |
| Вводной аппарат, защита | Под заказ: Россия, Италия, Дания, Финляндия, Франция, Швеция, Корея, Китай, Тайвань. |
| Коммутация | Под заказ: Россия, Италия, Дания, Финляндия, Франция, Швеция, Корея, Китай, Тайвань. |
| Микропроцессорный регулятор | Под заказ: Россия, Италия, Дания, Финляндия, Франция, Швеция, Корея, Китай, Тайвань. |
| Подключение к сети | клеммная колодка |
| Вентиляция | естественное (под заказ принудительная) |
| Подогрев | Опционально (под заказ) |
| Рабочая температура | от 0°C до +50 °C |
| Температура хранения | от -25°C до +65°C |
| Относительная влажность | до 95% |
| Установка | внутреннее размещение (под заказ уличное размещение) |
| Цвет корпуса/шкафа | порошковой окраски RAL 7035 (светло-серый) |
| Вид монтажа шкафа | навесное/напольное |
| Кабельный ввод | сверху/снизу |
| Климатическое исполнение | У3 (под заказ: У1, У2, УХЛ, УХЛ1, УХЛ2, УХЛ3, УХЛ4, УХЛ5) |
| Степень защиты | IP31 (Под заказ возможны: IP00, IP20, IP21, IP30, IP44, IP54, контейнер до -60t. и др.) |
| Гарантия | от 12/18/24/36/60 месяцев (в зависимости от комплектации) |
| Вес, кг | не более 130 кг |
| Габаритные размеры, мм (ВхШхГ) | 1200х750х300 мм (На заказ: сборка шкафа под габариты Заказчика) |
